Подключение камеры Hikvision к шлагбауму (или иному устройству СКУД)

Последние изменения: 11.07.2024
  1. Подключение и настройка тревожных выходов камеры

  2. Проверка работы тревожного выхода

1. Подключение и настройка тревожных выходов камеры

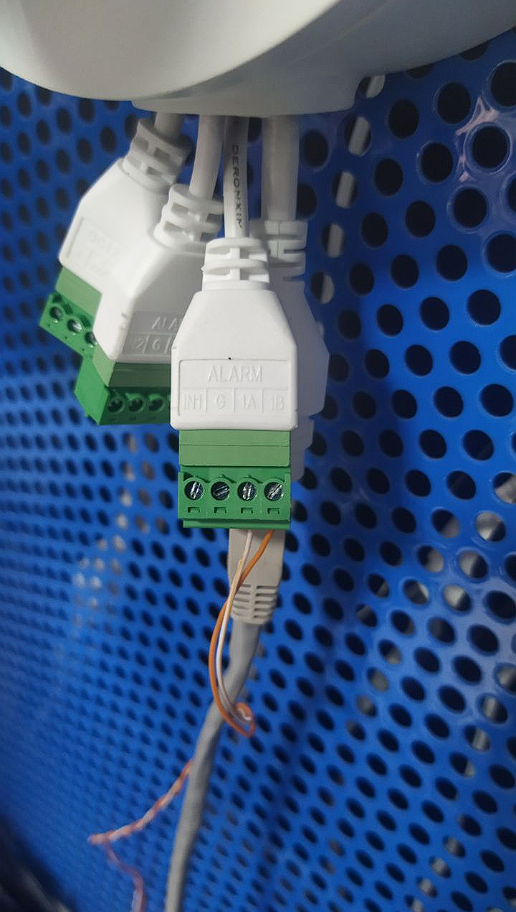

На камере DS-2CD7A26G0/P-IZHS нет реле, но есть 2 тревожных выхода. В первую очередь к этим выходам (ALARM 1A и 1B) необходимо подключить провода, идущие на шлагбаум (или иное устройство СКУД).

Далее необходимо настроить работу тревожных выходов на веб-интерфейсе камеры.

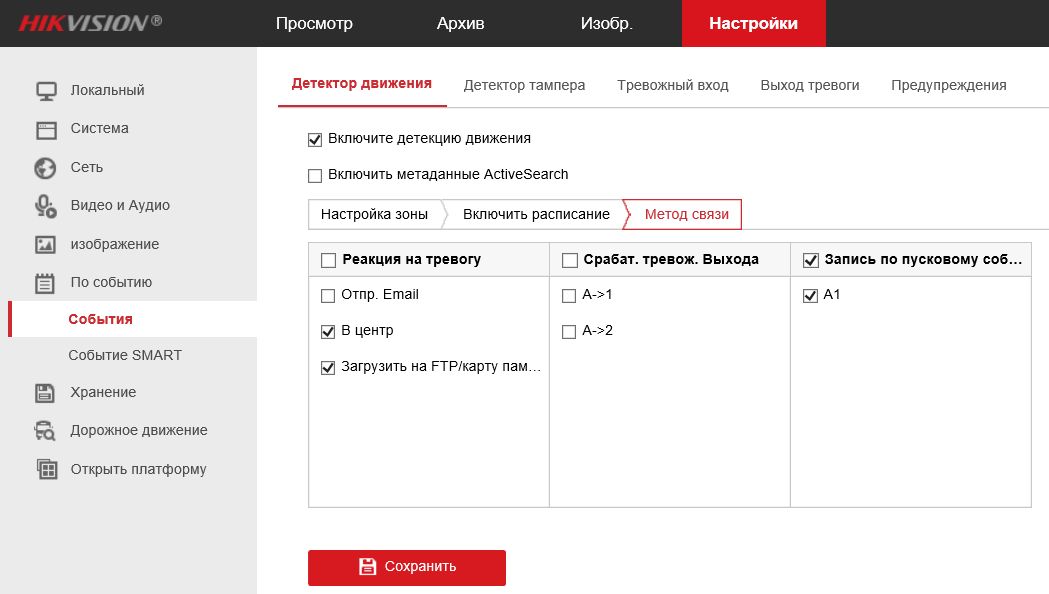

1. Перейдите в раздел Настройки - События - Детектор движения и откройте вкладку Метод связи. Убедитесь, что сняты все галочки в графе Срабат. тревож. Выхода.

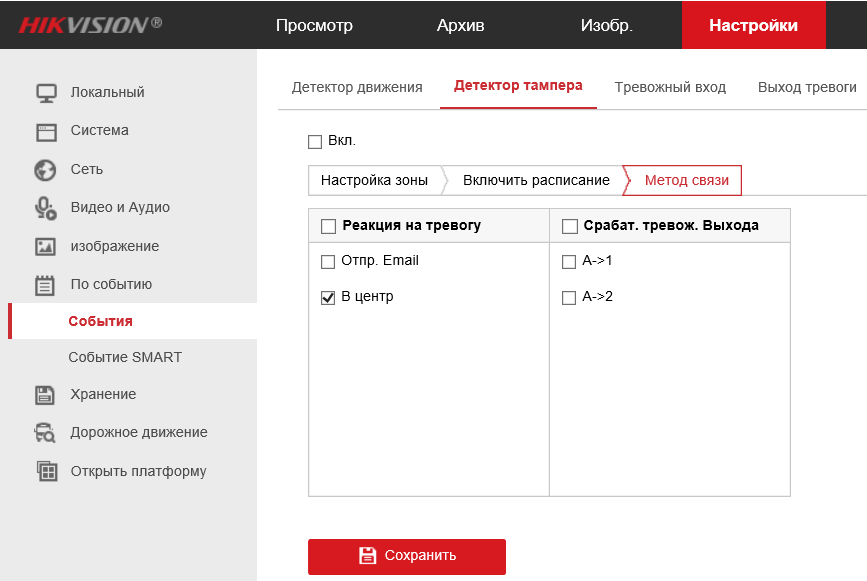

2. Перейдите на вкладку Детектор тампера Метод связи. Убедитесь, что сняты все галочки в графе Срабат. тревож. Выхода.

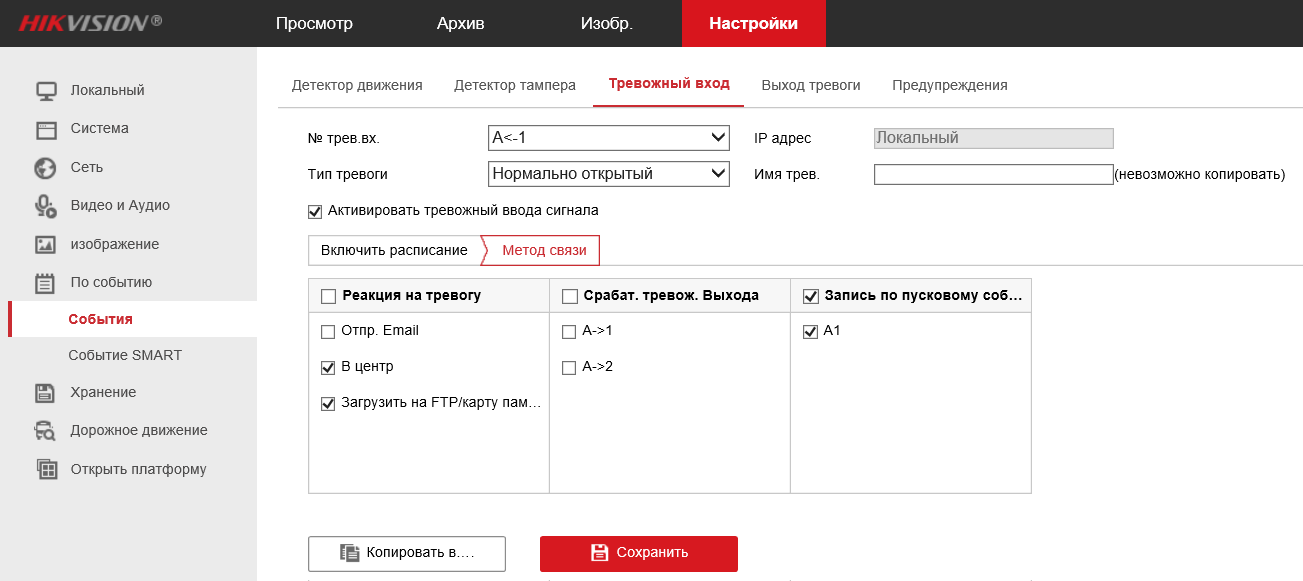

3. Перейдите на вкладку Тревожный вход - Метод связи. Убедитесь, что сняты все галочки в графе Срабат. тревож. Выхода.

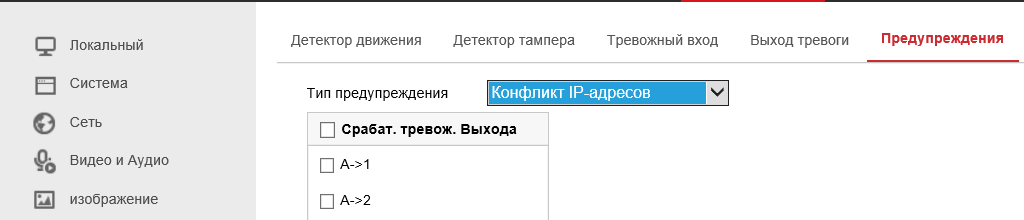

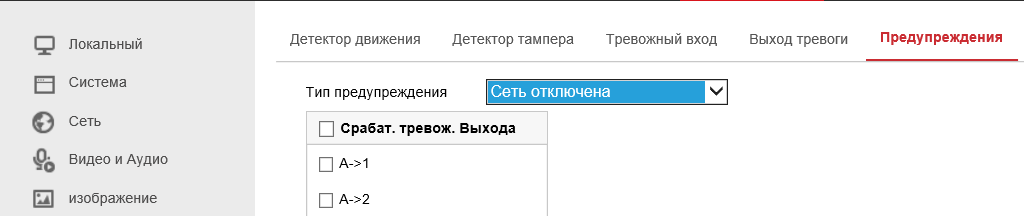

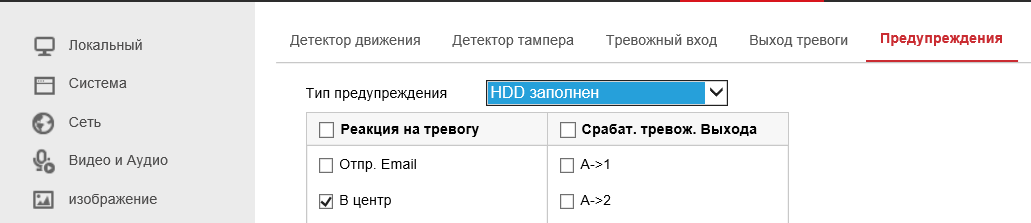

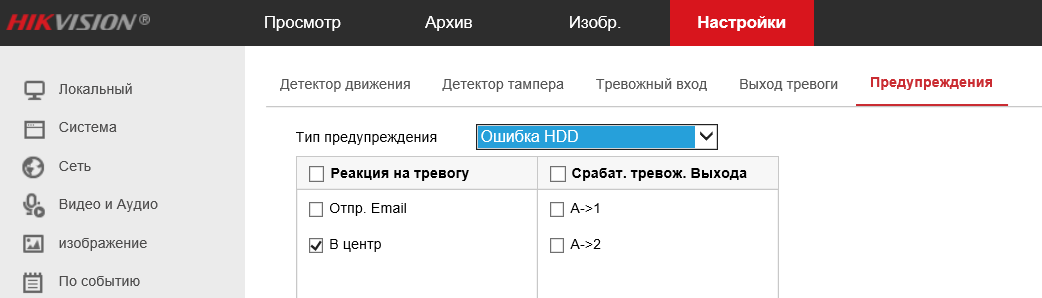

4. Перейдите на вкладку Предупреждения. В выпадающем меню последовательно выберите каждый тип событий:


  • HDD заполнен

  • Ошибка HDD

  • Сеть отключена

  • Конфликт IP-адресов

  • Неверный Логин


и убедитесь, что все галочки в графе Срабат. тревож. Выхода сняты.

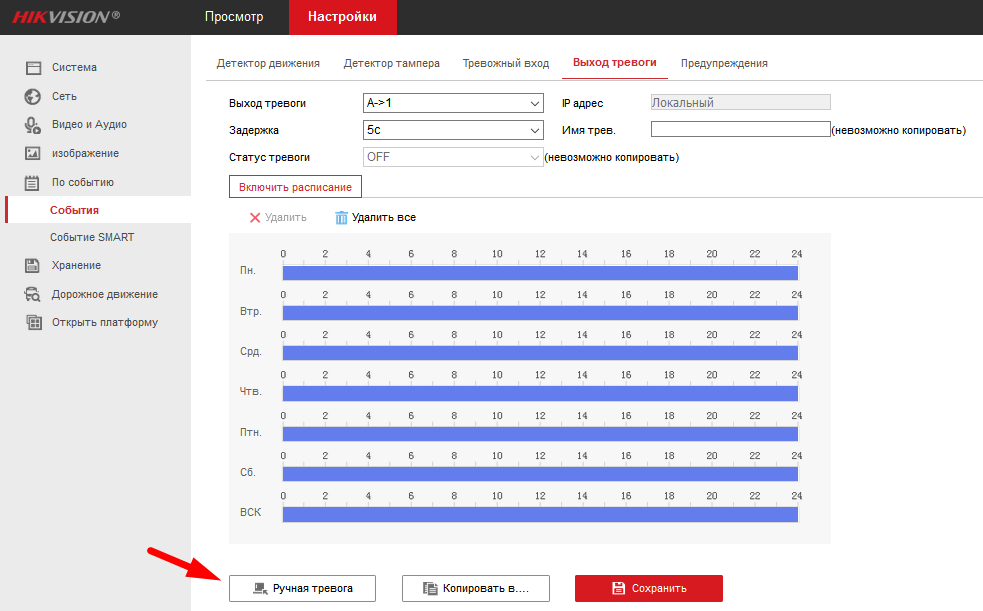

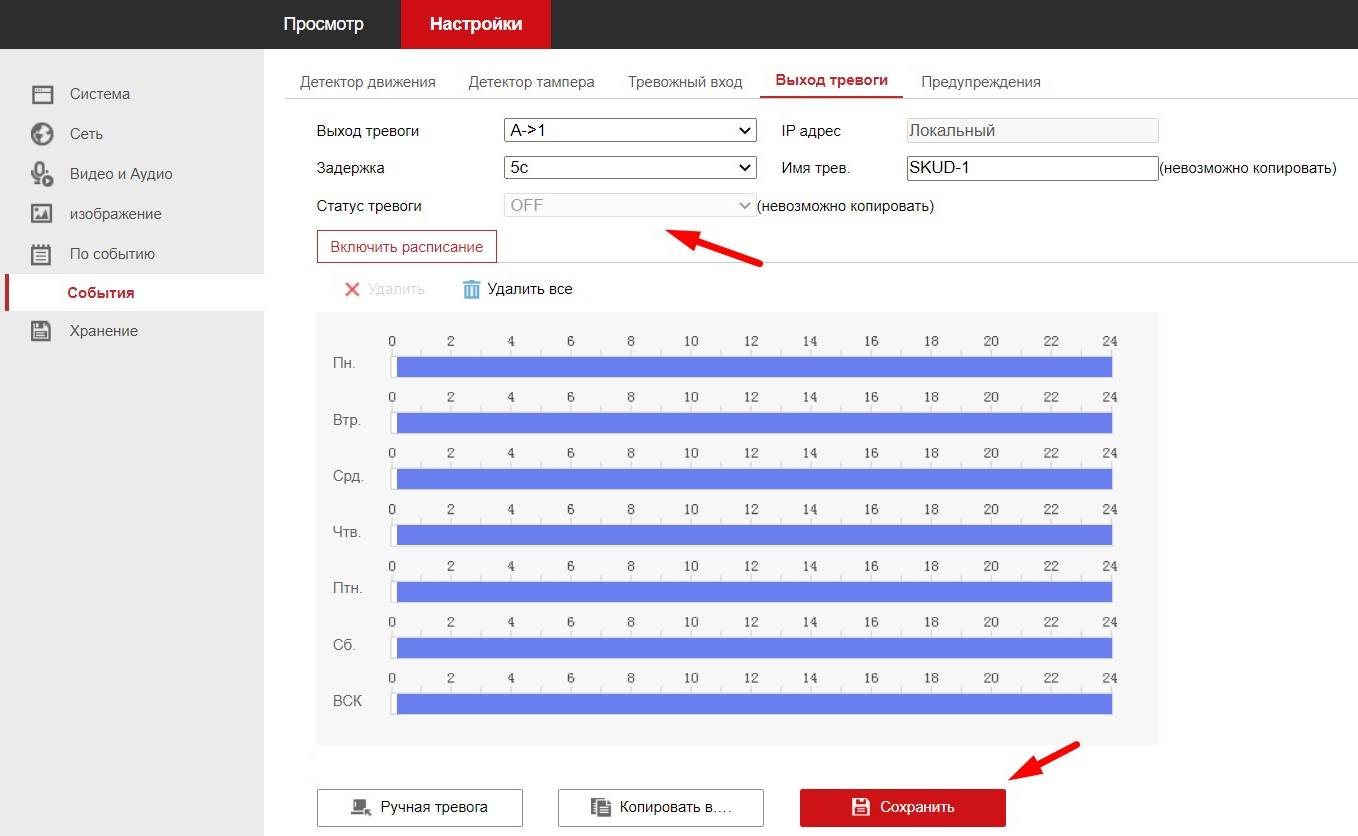

5. Перейдите на вкладку Выход тревоги.


  • Включите расписание для нужного выхода, который будет соединяться с реле на воротах/шлагбауме и убедитесь, что оно настроено так, как вам нужно - в зависимости от настроек расписания система СКУД может работать круглосуточно или же только в определённые часы/дни.

  • Убедитесь, что для статуса тревоги выбран параметр Off, иначе тревога будет постоянно работать.


2. Проверка работы тревожного выхода

После выполненных настроек можно проверить работу тревожного выхода следующим образом.

1. Подключите тестер к тревожному выходу. Установите его в режим прозвонки или измерения сопротивления.

y9ZiFvYSv9I8QBfEm51k_AMr20N-Z27IegI0q4a-

2. Нажмите кнопку Ручная тревога на веб-интерфейсе камеры.

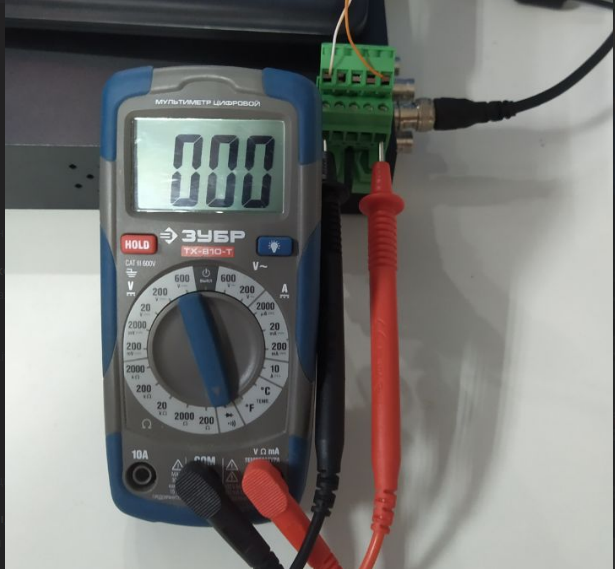

3. Если сопротивление стремится к нулю, значит контакт замкнулся.

bDnWlmIEflqCEjAgPfl71BnTUX5VDmQ6AOd-szNZ

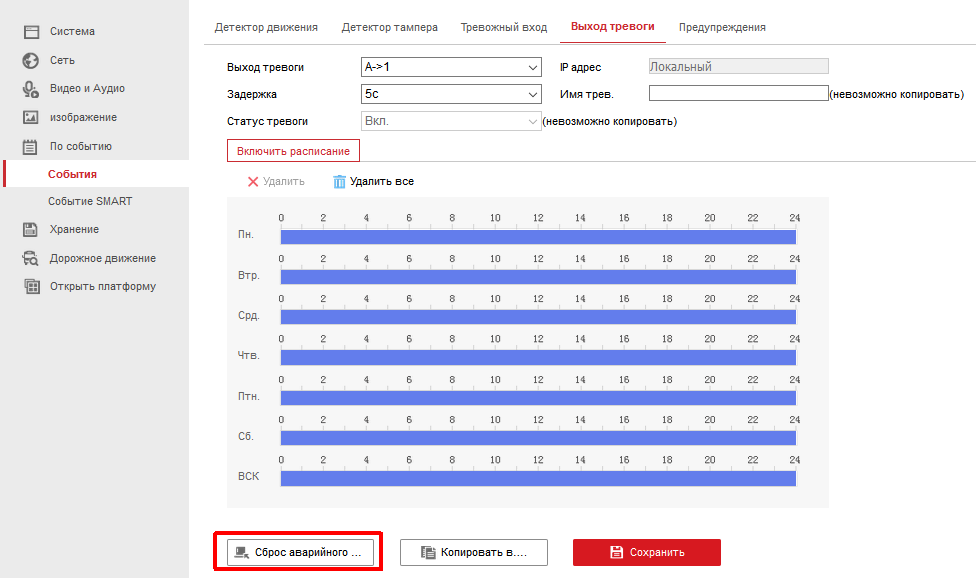

4. Данное состояние будет включено, пока вы не нажмете кнопку Сброс аварийного состояния на веб-интерфейсе камеры.

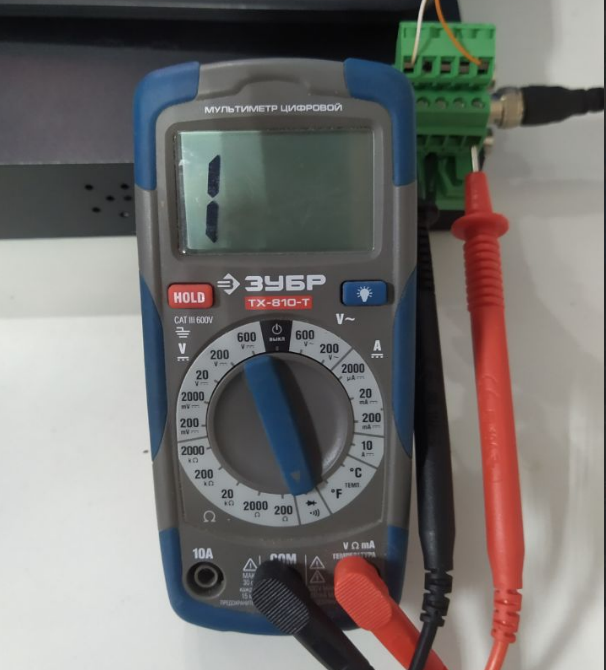

После сброса аварийного состояния кнопка Ручная тревога вернется в исходное состояние и сопротивление будет равно 1.


Теперь можно подключать тревожные выходы камеры к шлагбауму или иному устройству СКУД. В случае, если на этом этапе у вас возникнут трудности, рекомендуем обратиться к профессиональным специалистам, которые занимаются монтажом и настройкой подобного оборудования (систем безопасности/СКУД).


Обратите внимание! Для корректной работы СКУД (связки камеры со шлагбаумом) дополнительно необходимо настроить "белый" и "чёрный" списки с разрешёнными/запрещёнными номерами.
