Световые индикаторы (LED-диоды) на камерах помогают быстро понять, в каком состоянии находится устройство: включено ли питание, загружается ли камера, подключена ли к интернету и облачному сервису. В этой статье — расшифровка сигналов для разных моделей камер Ivideon. Таблицы с сигналами можно разворачивать для каждого типа камеры отдельно.
Важно!
Некоторые модели камер не имеют специального LED-диода для индикации статуса. Вместо этого используется диод ИК-подсветки. По нему можно определить только наличие питания. Статус сетевого подключения или работы в сервисе по ИК-диоду определить нельзя.
К таким моделям относятся:
- Ivideon Dome ID12-E
- Ivideon Bullet IB12 / IB13
- Ivideon V Mensa
- Ivideon V Ursa Minor
- Ivideon Mera
Для этих камер ниже приведены отдельные пояснения.

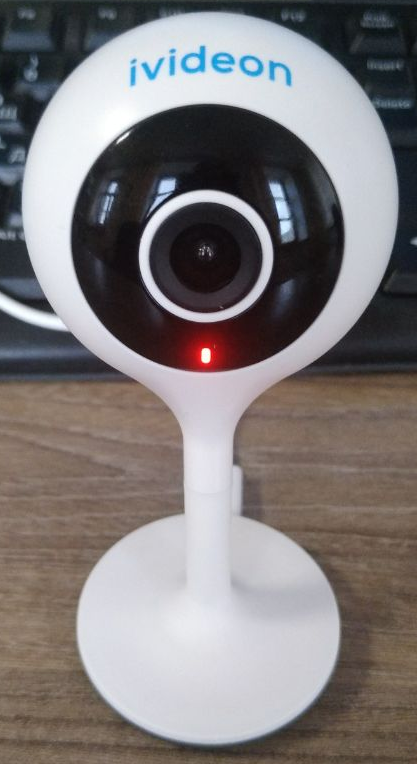

📍Ivideon Cute/Cute 2/Cute 360
Световой сигнал | Статус камеры |
|---|---|
Индикатор горит красным | Камера загружается после включения |
Индикатор мигает красным | Камера ожидает QR-код |
Индикатор мигает зеленым | Камера считала QR-код/MAC-адрес или серийный номер введены верно, камера подключается к облаку ИЛИ Камера потеряла соединение с облаком (если уже была подключена к аккаунту) |
Индикатор горит зеленым | Камера подключена к сервису и работает |
Индикатор горит оранжевым | Сервисный режим |
Индикатор часто мигает зеленым | Обновление камеры |
Cute/Cute 2/ Cute 360

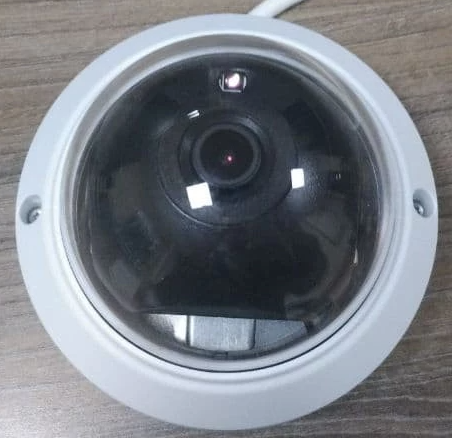

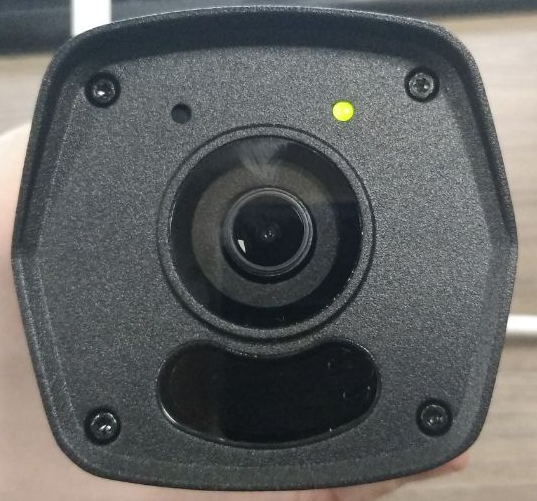

📍Ivideon Dome/Bullet
Ivideon Dome/Bullet
Световой сигнал | Статус камеры |
|---|---|
Индикатор не горит | Отсутствует питание камеры, система камеры не загружается |
Индикатор горит красным | Загрузка системы камеры (индикация сохраняется всего несколько секунд) |
Индикатор мигает красным | Восстановление настроек камеры после сброса (при простой загрузке индикатор горит красным в течение нескольких секунд, потом переходит на зелёный) |
Индикатор мигает зелёным | Завершение загрузки системы камеры, отсутствует подключение к облаку Ivideon (при это локально камера может быть доступна) |
Индикатор горит зелёным | Камера успешно подключилась и доступна онлайн |
📍Ivideon Dome ID12-E/Bullet IB12/Bullet IB13
На обеих камерах отсутствует какой-либо специальный диод/индикатор для проверки статуса работы оборудования, для этого используется диод ИК-подсветки. По работе диода ИК-подсветки можно определить только наличие/отсутствие питания на камере, по нему нельзя проверить статус сетевого подключения или статус камеры в рамках сервиса.
Ivideon Dome ID12-E/Bullet IB12/Bullet IB13

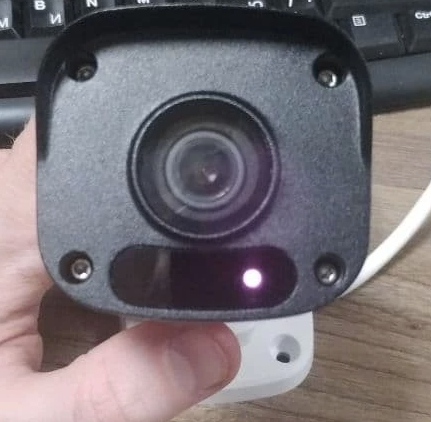

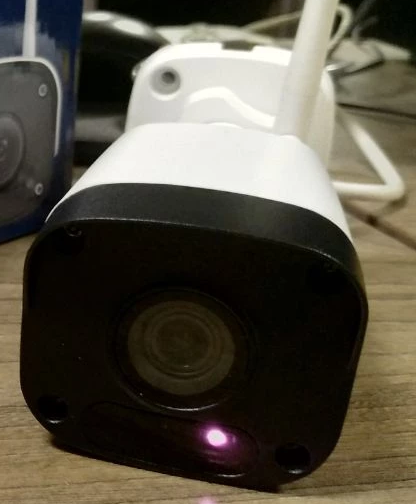

Ivideon Bullet IB12/IB13 Диод ИК-подсветки находится на объективе в нижней части. При подключении камеры к источнику питания диод должен автоматически включиться, будет слышен щелчок при опускании ИК-фильтра на объективе. После включения камеры диод ИК-подсветки будет гореть в течение ~5 секунд, затем начнёт мигать (тоже в течение нескольких секунд) и после автоматически выключится. |
 |

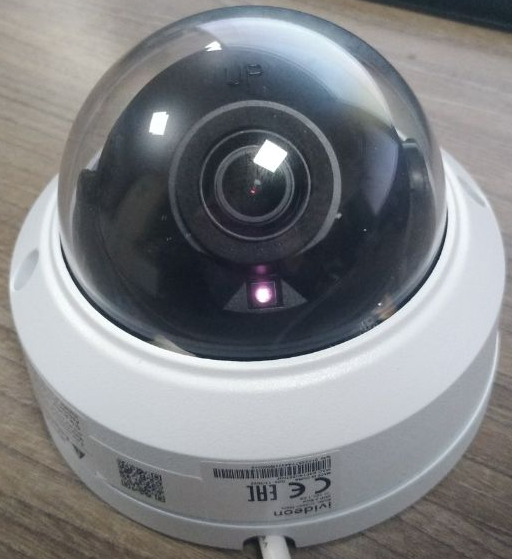

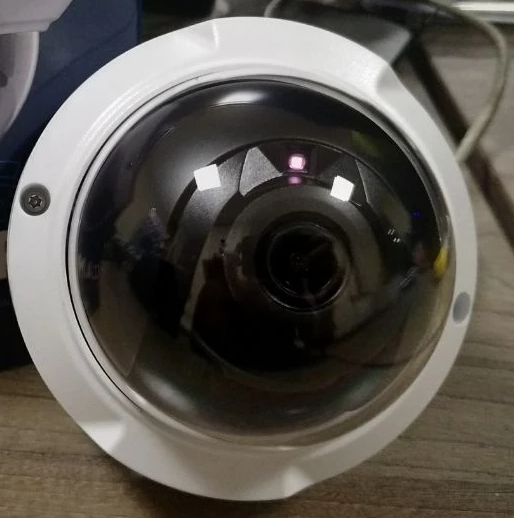

Ivideon Dome ID12-E Диод ИК-подсветки находится над объективом камеры. При подключении камеры к источнику питания диод должен автоматически включиться, будет слышен щелчок при опускании ИК-фильтра на объективе. После включения камеры диод ИК-подсветки будет гореть в течение ~5 секунд, затем начнёт мигать (тоже в течение нескольких секунд) и после автоматически выключится. |  |
📍Ivideon V Mensa/Ursa Minor/Mera
На всех трёх камерах отсутствует какой-либо специальный диод/индикатор для проверки статуса работы оборудования, для этого используется диод ИК-подсветки. По работе диода ИК-подсветки можно определить только наличие/отсутствие питания на камере, по нему нельзя проверить статус сетевого подключения или статус камеры в рамках сервиса.
Ivideon V Mensa/Ursa Minor/Mera
Ivideon V Ursa Minor Диод ИК-подсветки находится на объективе в нижней части. При подключении камеры к источнику питания диод должен автоматически включиться, будет слышен щелчок при опускании ИК-фильтра на объективе. После включения камеры диод ИК-подсветки будет гореть в течение ~5 секунд, затем начнёт мигать (тоже в течение нескольких секунд) и после автоматически выключится. |
 |
Ivideon V Mensa Диод ИК-подсветки находится над объективом камеры. При подключении камеры к источнику питания диод должен автоматически включиться, будет слышен щелчок при опускании ИК-фильтра на объективе. После включения камеры диод ИК-подсветки будет гореть в течение ~5 секунд, затем начнёт мигать (тоже в течение нескольких секунд) и после автоматически выключится. |
 |
Ivideon Mera Диод ИК-подсветки находится под объективом камеры. При подключении камеры к источнику питания диод должен автоматически включиться, будет слышен щелчок при опускании ИК-фильтра на объективе |  |

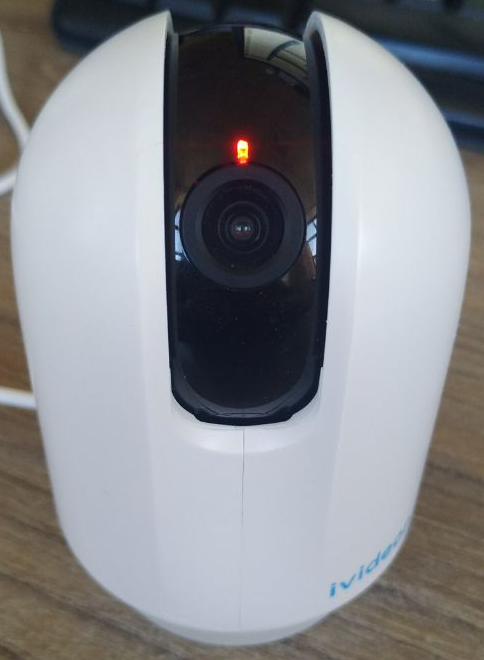

📍Ivideon V Pictor
На передней панели камеры имеется LED-диод, по которому можно определить статус камеры:

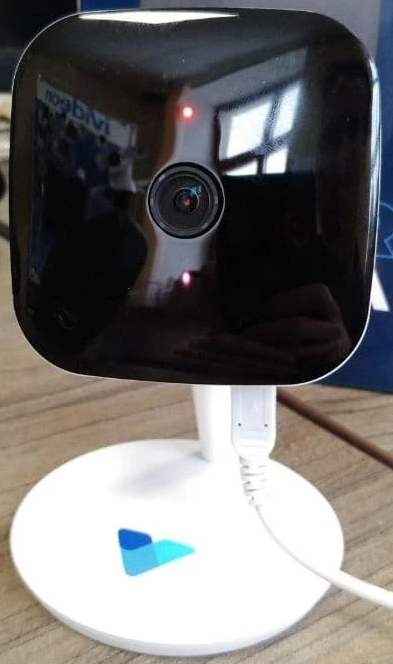

Ivideon V Pictor
Световой сигнал | Статус камеры | |
Индикатор не горит | Камера не включена/не подаётся питание | |
Индикатор горит красным | Загрузка системы камеры после перезагрузки/сброса настроек, подключено питание |  |
Индикатор мигает красным | Система камеры загрузилась, ожидание подключения (при переходе к мигающей красной индикации камера издаст стандартный звуковой сигнал) | |
Индикатор мигает синим | Подключение к сервису Ivideon ИЛИ Потеря соединения с сервисом | |
Индикатор горит синим | Камера подключена к сервису |  |

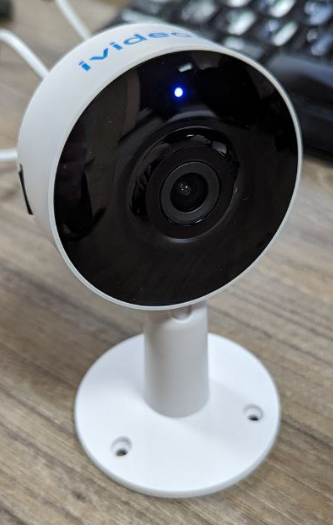

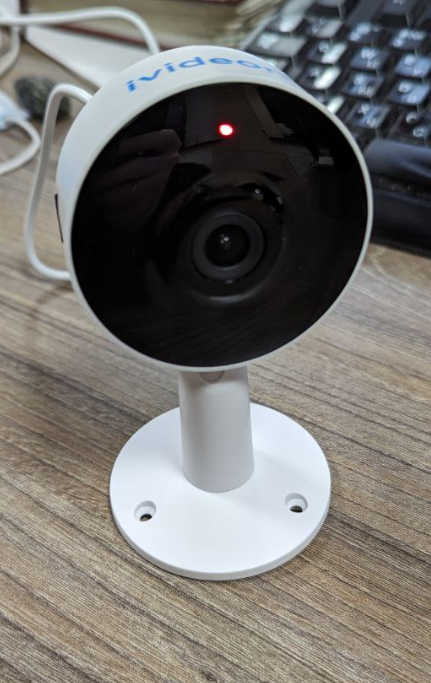

📍Ivideon Atik
В правом верхнем углу объектива камеры имеется LED-диод, по которому можно определить статус камеры:
Ivideon Atik
Световой сигнал | Статус камеры | |
Индикатор не горит | Камера не включена/не подаётся питание | |
Индикатор горит красным | Загрузка системы камеры после перезагрузки, подключено питание |  |
Индикатор мигает красным | Сброс настроек камеры или потеря сетевого соединения | |
Индикатор горит зелёным | Подключение к сервису Ivideon/наличие активного сетевого подключения |  |

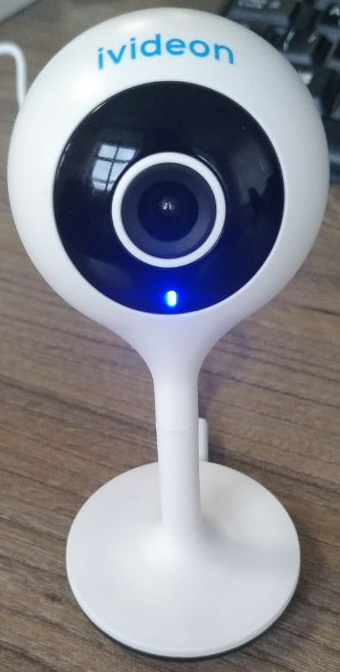

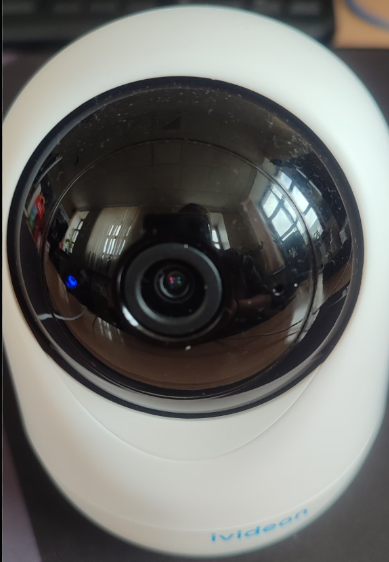

📍Ivideon Cute 3/Cute 4/Leo 360
На передней панели устройств имеется LED-диод, по которому можно определить статус камеры:

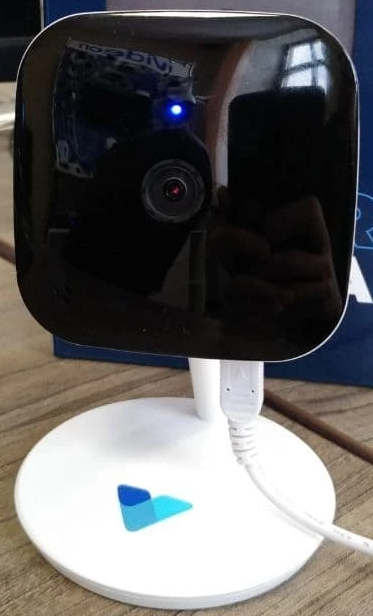

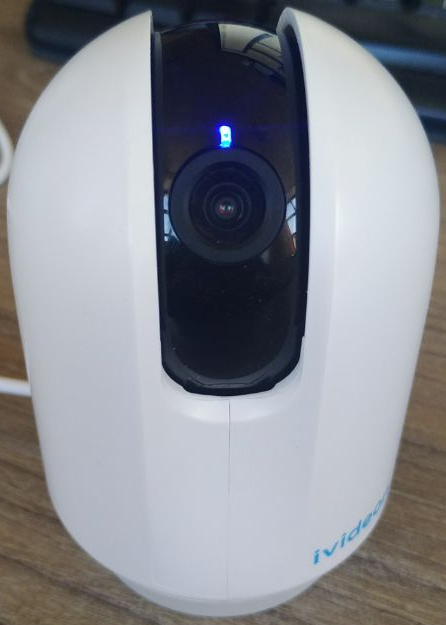

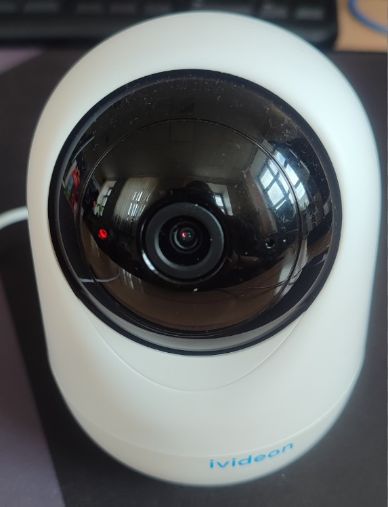

Ivideon Cute 3/Cute 4/Leo 360
Световой сигнал | Статус камеры | Ivideon Cute 3 | Ivideon Cute 4 | Ivideon Leo 360 |
Индикатор не горит | Камера не включена/не подаётся питание | |||
Индикатор горит красным | Загрузка системы камеры после перезагрузки, подключено питание |  |  |  |
Индикатор мигает красным | Система камеры загрузилась, ожидание подключения (при переходе к мигающей красной индикации камера издаст стандартный звуковой сигнал) | |||
Индикатор мигает синим | Подключение к сервису Ivideon/потеря соединения с сервисом | |||
Индикатор горит синим | Камера подключена к сервису |  |  |  |
Также при смене статуса системы/подключения камеры издают следующие звуковые сигналы:
- При загрузке системы (при переходе на мигающую красную индикацию) и при сбросе настроек - один короткий сигнал (похож на звук кукушки).
- При считывании QR-кода для подключения к сервису - один короткий сигнал.
- При считывании QR-кода, если не удалось подключиться к локальной Wi-Fi сети - 2 раза по три коротких звуковых сигнала.
- При подключении к облаку - один короткий звуковой сигнал (булькающий звук).
