Рекомендации по установке камеры для работы функции ANPR

Последние изменения: 16.07.2024
Обратите внимание! При использовании камеры без встроенного модуля ANPR (подключенной через Cloud ANPR) установка должна производиться в соответствии с инструкцией производителя. Однако для корректного распознавания автономеров следует придерживаться рекомендаций, приведённых ниже.


  1. Вертикальный угол установки камеры

  2. Горизонтальный угол установки камеры

  3. Высота установки камеры

  4. Расположение камеры относительно движения автомобилей

  5. Освещение

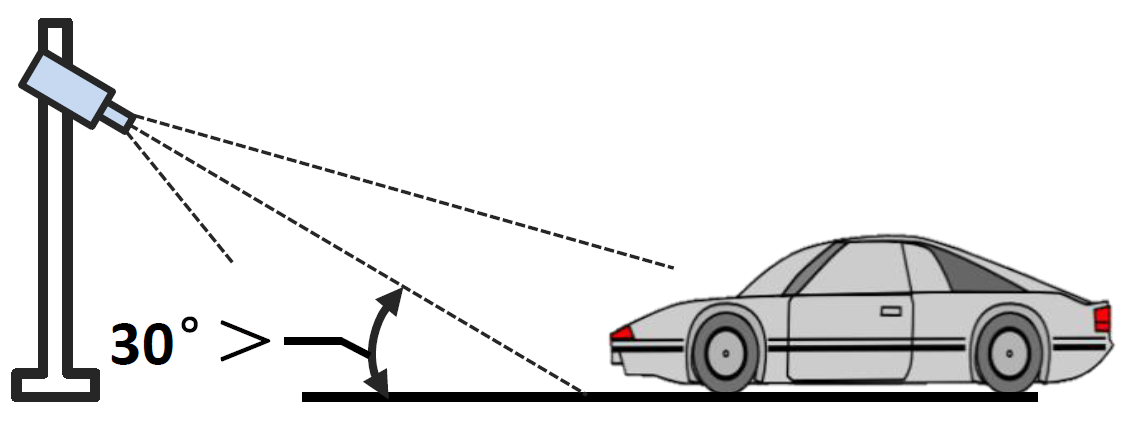

1. Вертикальный угол установки камеры

Камера должна быть установлена с отклонением от прямого угла не более чем на 30 градусов:

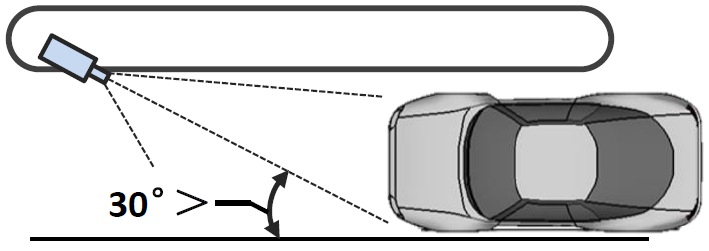

2. Горизонтальный угол установки камеры

Угол установки камеры относительно перпендикуляра должен составлять около 30 градусов:

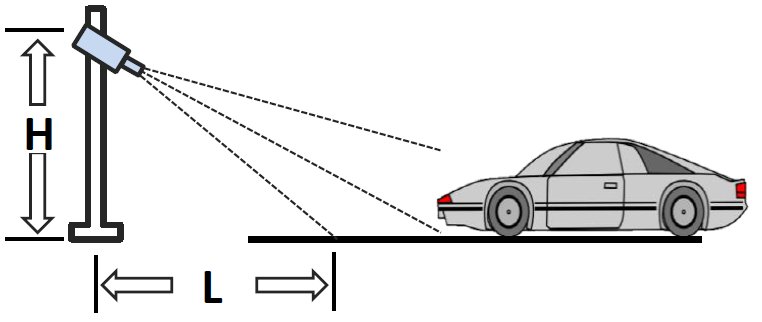

3. Высота установки камеры

От высоты установки камеры (H) зависит расстояние (L), на котором камера сможет распознавать автономера:

Ниже представлена таблица соотношения высоты установки камеры и минимальной дистанции распознавания автономеров (для идеальных условий при угле установки камеры = 30 градусов).

Высота установки (H), м

Минимальная дистанция распознавания (L), м

1.5

4

2

4

3

5.1

3.5

6

4

6.8

Обратите внимание:

  • Для камеры Hikvision DS-2CD7A26G0/P-IZHS минимальная дистанция распознавания составляет 4 метра, максимальная - 18 метров.

  • Рекомендуется устанавливать камеру между высотами от 1.5 до 4 метров - это позволит распознавать номера на расстоянии от 4 до 6.8 метров.

4. Расположение камеры относительно движения автомобилей

Относительно потока автомобилей рекомендации по установке камеры следующие:

  1. Одна камера на одну полосу движения.

  2. Высота автономера на изображении должна быть от 20 до 30 пикселей.

  3. Транспортные средства в зоне обнаружения должны ехать прямо, а не поворачивать.

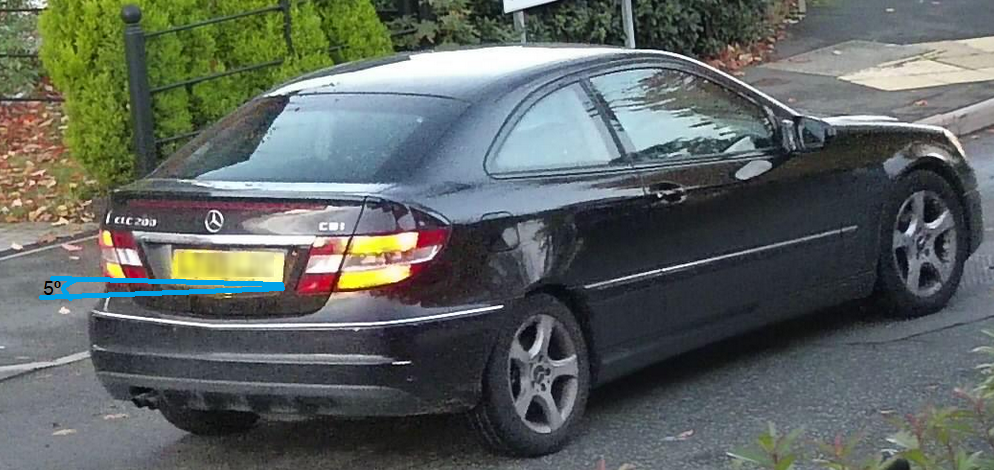

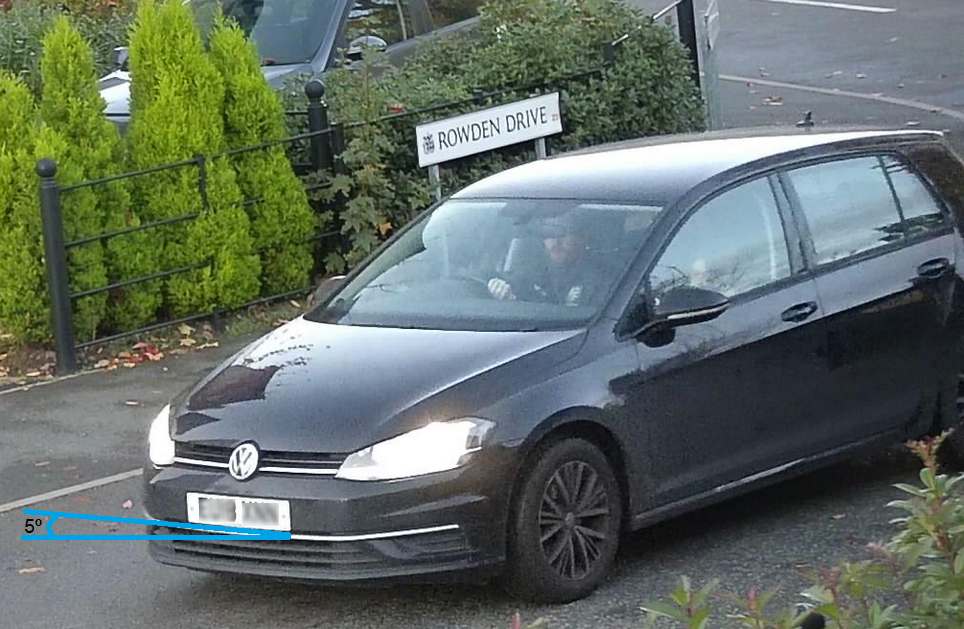

  4. Угол наклона автомобильного номера при распознавании камерой должен варьироваться в диапазоне ±5º относительно горизонта. Пример:


5. Освещение

Место, где установлена камера, рекомендуется освещать дополнительным источником света, желательно с минимальной пульсацией (во избежание появления черных полос на видео с камеры, которые наблюдаются, если источник света - лампы дневного света или дешевый светодиодный источник света - пульсирует).
